Saugfilter

Huilong Saugfilter werden am Einfluss der Ölpumpe angebracht und schützen sie vor Verunreinigungen, sodass das Hydrauliksystem rein und geschützt bleibt.

Saugfilter kann seitlich, oben oder unter dem Öltank angebracht werden. Das Filtergehäuse sitzt unter der Öloberfläche während der Filterkopf über der Öloberfläche sitzt. Der Saugfilter hat ein selbstdichtendes Ventil, ein Umleitungsventil und eine Verschmutzungsanzeige, sodass der Ölfluss automatisch unterbrochen wird, wenn ein Filterelement ausgetauscht oder gereinigt werden muss. Huilong Saugfilter sind innovativ designt, einfach zu montieren, leicht zu reinigen und haben einen niedrigen Druckverlust. Eine Verschmutzungsanzeige und ein Umleitungsventil erhöhen die Zuverlässigkeit des Hydrauliksystems. Wenn die Verschmutzungsanzeige ein Vakuum im Ölabfluss erkennt (-0.018MPa), wird ein Warnsignal ausgesendet, damit die Filterelemente ausgetauscht oder gereinigt werden können. Wenn dies nicht geschieht, öffnet sich der Filterkopf automatisch (Öffnungsdruck: -0.02MPa) um der Beschädigung der Ölpumpen vorzubeugen.

Anfrage

Technische Angaben

Durchflussgeschwindigkeit: 120L/min
Betriebsdruck: 0.7Mpa
Berstdruck: 2Mpa
Zulässiger Druckverlust:0.01Mpa
Betriebstemperatur: <100°C
Filterwert: 80um;100 um;150 um; Filterung β≥2
Öffnungsdruck des Umleitungsventils: -0.03Mpa

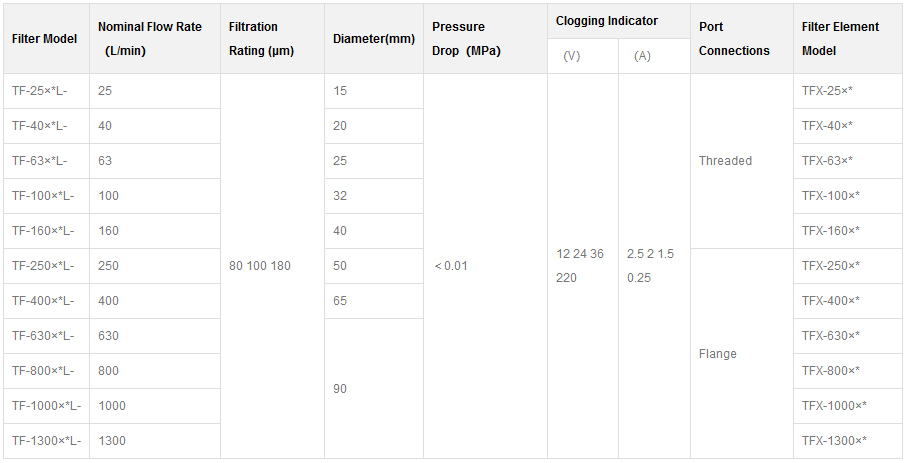

Modelleigenschaften

Modelleigenschaften

Filtermodell	Nominal Durchflulssgeschwindigkeit （L/min）	Filterrate (μm)	Durchmesser (mm)	Druckverlust（MPa）	Verschmutzungsanzeige		Anschlüsse	Filterelementmodell
Filtermodell	Nominal Durchflulssgeschwindigkeit （L/min）	Filterrate (μm)	Durchmesser (mm)	Druckverlust（MPa）	（V）	（A）	Anschlüsse	Filterelementmodell
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	Gewinde	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				Flansch	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

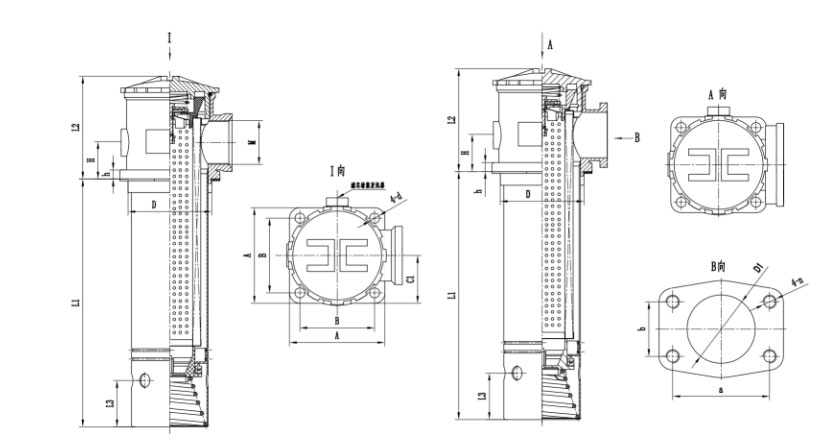

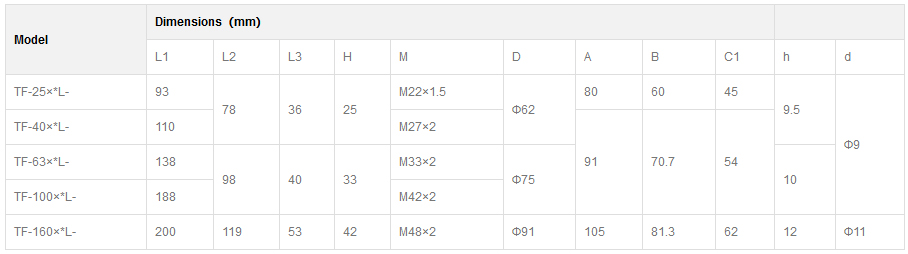

TF-25 ~160 Saugfilter mit Gewindeanschluss

Modell	Maße（mm）
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

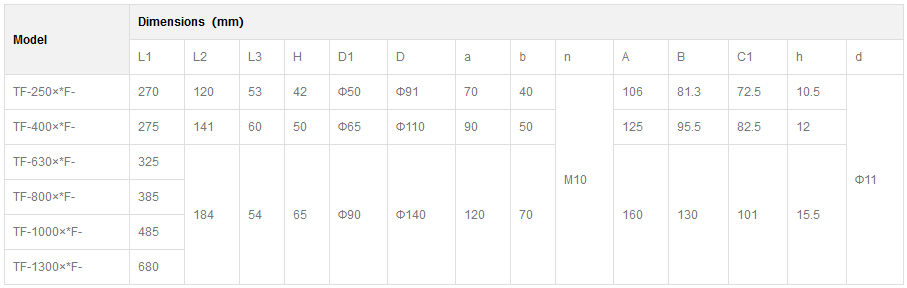

TF-250 ~ 1300 Saugfilter mit Flansch

Modell	Maße（mm）
Modell	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680
